Barrage de Dorlay – Levé topographique et détections des désordres par drone et photogrammétrie aérienne.

Barrage de Dorlay – Levé topographique et détections des désordres par drone et photogrammétrie aérienne

Réalisation d’un plan de défectuosités Autocad et Excel sur le parement amont du barrage dont la surface projetée est de 4840m².

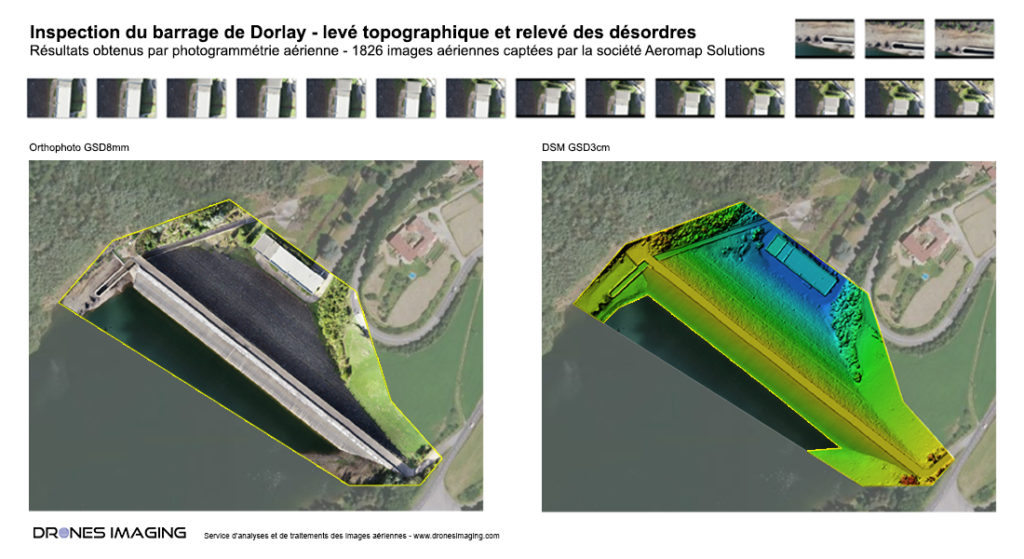

Orthophoto du barrage de Dorlay (département de la Loire), septembre 2020. Travail réalisé à partir de 1826 clichés aériens réalisés par Aeromap Solutions, opérateur de drones civils spécialisé dans le BTP et l’inspection technique d’ouvrages d’art. Post-traitement par Drones Imaging.

Sur cet ouvrage, l’orthophoto du parement amont (face exposée au Sud-ouest) a permis, par détourage surfacique, la détection géoréférencée de l’ensemble des désordres exigés par le cahier des charges :

  • Faïençage.
  • Joints de construction.
  • Fissure <0.5mm.
  • Fissure >0.5mm.
  • Rustines.
  • Bourrelets/Boursoufflures.
  • Irrégularités géométriques.

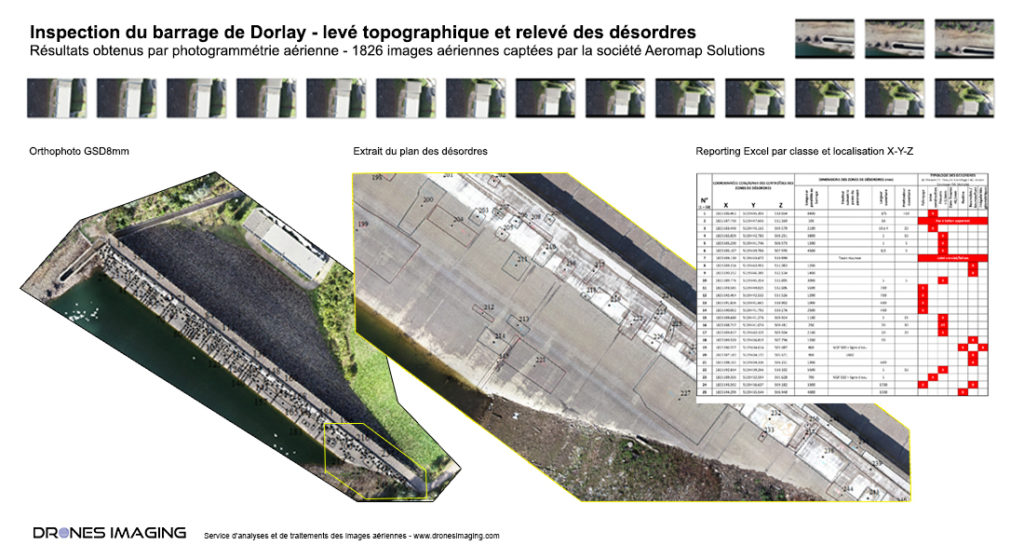

De surfaces variables, les polygones détectés par photo-interprétation et se chevauchant parfois sur le parement amont, un calcul des centroïdes a permis de réduire les surfaces positives en points uniques géolocalisés sélectionnables par classe attributaire de désordres. Permettant ainsi, par la suite, d’exporter un classeur excel répertoriant la totalité des défectuosités par classe mais aussi par localisation X-Y-Z / NGF -Nivellement général de la France offrant ainsi au client final, un tableur synthétisant cette prestation d’inspection pour une gestion optimale de ses données (comme illustré ci-dessous).

  • Source images aériennes : société Aeromap Solutions.
  • Post traitement : Drones Imaging.
  • Précision spatiale : centimétrique.
  • Orthophoto RVB : résolution 8mm.
  • Vecteur : DJI P4P.
  • Camera : FC 6310.
  • Surface couverte : 4840m²
