Inspection d’ouvrage d’art par drone – étude de circularité d’un château d’eau

Etude de circularité d’un château d’eau par drone et photogrammétrie aérienne.

Résultats obtenus à partir de 211 clichés aériens captés par la société Adeole.
Post-traitement par Drones Imaging.

Auscultation_parois_béton_chateau_d'eau_drones_imaging©

Inspection réalisée dans le cadre d’une étude visant à détecter les déformations de surface et les défauts de verticalité d’un ouvrage circulaire.

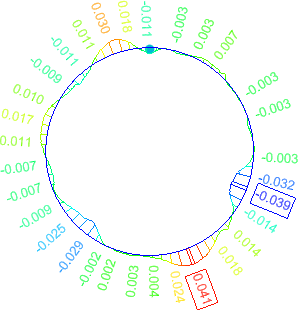

roundness

Réalisé avec le logiciel 3DReshaper, le calcul de sections horizontales successives sur la hauteur du château d’eau (à intervalles réguliers de 10cm à partir du nuage de points) ont rendu possible la détection d’une dizaine de défectuosités de surface ( principalement des éclatements de béton). Les 240 profils ainsi générés, ont permis également de contrôler la verticalité de l’ouvrage par rapport à un axe vertical de référence.

Un cas d’usage pertinent et directement transposable pour l’inspection des réservoirs de stockage (pétrole & gaz), stations d’épuration, cuves agricoles, tours ou donjons par exemple.

  • Source images aériennes : société Adeole.
  • Post traitement : Drones Imaging.
  • Vecteur : Matrice 200.
  • Camera : X5S.
  • Surface : 950m².
  • Nuage dense : 70 millions de points.
